ÇİFT YÖNLÜ SAYAÇ

  AKDENİZ SOLAR ENERJİ ÇİFT YÖNLÜ SAYAÇ

ÇİFT YÖNLÜ SAYAÇ DEVLETE ENERJİ SATMAK İÇİN TASARLANMIŞ SAYAÇTIR TESİSİNİ KURAN HER TÜKETİCİ BU SAYAÇ YARDIMIYLA ÜRETTİGİ VE TÜKETTİGİ ELEKTRİGİ DEVLETLE MAHSUPLAMAŞABİLECEKTİR

ÇALIŞMA PRENSİBİ

Uzaktan Okumaya Uygun olan aynı panoda ya da birbirinden farklı noktalarda yer alan elektronik elektrik sayaçlarının, KÖHLER GPRS  SAYAÇ HABERLEŞME MODÜLÜ  kullanılarak sayaçların   RS485 ya da Optik Port çıkışı üzerinden okunmasını ve belli aralıklarla (5dk. , 15 dk. ya da 60 dk. gibi) okunan verilerin modem aracılığıyla GPRS/GSM teknolojisi sayesinde bir server bilgisayara TCP/IP protokolü ile iletilerek server bilgisayar veritabanında depolanması, nihayetinde kullanıcıların internet üzerinden  herhangi  bir WEB tarayıcı  ile ( Internet  Explorer, Mozilla, Firefox,  Opera  vb.) istedikleri zaman  bu  veritabanındaki bilgilere erişebilmesi  ve faturalama,  raporlama  gibi çeşitli  amaçlar  için bu  bilgileri kullanabilmesi esasına  dayanır.  Gerekli  durumlarda,  cep telefonuna SMS ile ya da doğrudan mail ile bilgi akışı da sağlanabilir.

GPRS SAYAÇ HABERLEŞME MODÜLÜ’NÜN ÖZELLİKLERİ VE AVANTAJLARI

  • IEC 62056-21 (Eski IEC 61107) standardını destekleyen tüm elektronik elektrik sayaçları ile uyumlu
  • Maksimum veri güvenliği ve veri sıkıştırma özelliği
    • GPRS haberleşme özelliği (GSM teknolojisine

göre daha ekonomik haberleşme maliyeti)

  • 2G ve 3G teknolojilerine uyumlu
  • Tercihe göre, istenilen sıklıkta ( 5 dk., 15. dk. ya da 60 dk. da bir gibi) sayaç verilerinin otomatik olarak uzaktan okunması ve TCP/IP protokolü ile
    • Enerji kesintileri vb. nedenlerle eksik kalan verilerin otomatik olarak tekrar okunması
    • Kapasitif ve reaktif enerji tüketimleriniz aylık limitinizi geçtiğinde SMS ya da E-mail ile


bilgilendirme özelliği

  • Otomatik modem resetleme özelliği ( Modemin sürekli olarak çalışır olmasını sağlar)
    • Hem RS485, hem de RS232 çıkışlar. ( Harici dönüştürücülere  ihtiyaç duyulmaksızın doğrudan sayaç-modem bağlantısı kolaylığı)
    • Aynı panodaki RS485 haberleşme çıkışı bulunan 32 adet sayacın tek bir KÖHLER GPRS

Haberleşme Modülü kullanılarak okunabilme kolaylığı

  • Optik port üzerinden de sayaç verilerini uzaktan okuyabilme modem altyapısı
    • 2 adet programlanabilir röle çıkışı ( Sayaçları uzaktan açma kesme gibi talepleri karşılayabilecek modem altyapısı)
    • 2 adet dijital INPUT girişi ( Sayaç ve çevresiyle ilgili çeşitli  alarm bilgilerini uzaktan

algılayabilme için gerekli modem altyapısı)

  • 80V ila 275V arasında geniş besleme aralığı (Harici adaptöre gerek duymaz, doğrudan şebeke voltajı ile beslenebilir.)
  • 4 kV (5 Khz) darbe dayanımı (burst-surge)
  • Kolay montaj, kolay kullanım ve bakım

                                          3 YIL GARANTİLİDİR

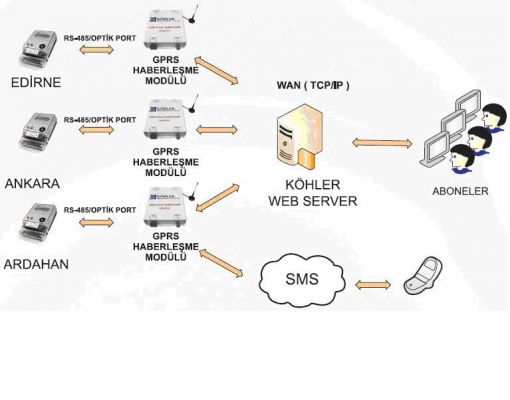

  ÇALIŞMA ŞEMASI

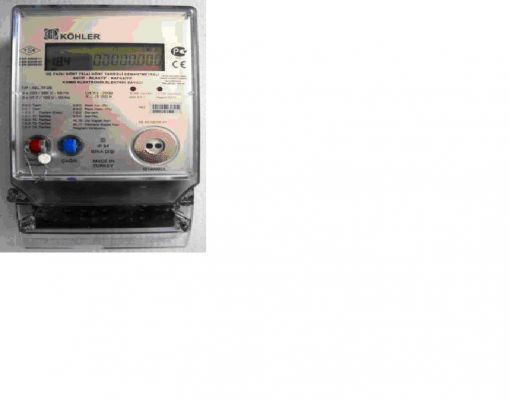

 ÇİFT YÖNLÜ KOMBİ ELEKTRONİK SAYAÇ ÖZELLİKLERİ





Sayaç Tanımı

3 Fazlı, 4 Telli, 4 Tarifeli, Demantmetreli, Bina Dışı Aktif-Reaktif- Kapasitif Kombi Elektronik Elektrik Sayacı

Doğruluk Sınıfı

Aktif: 0,5 - Reaktif: 2

Referans Voltajı (Un)

3x220/380V – 3x57,7/100V

Çalışma Gerilim Aralığı

3x35 / 60V (Minimum) – 3x420 / 727V (Maksimum)

Referans Frekans (Fn)

50 Hz ±%5

Kalkış Akımı (Ist)

0,005A (0,001In)

Minimum Akım (Imin)

0,05A

Referans Akım (In)

5A

Maksimum Akım (Imax)

10A

IP Sınıfı

IP54 (Bina Dışı)

Koruma Sınıfı

İki (2)

Bağıl Nem Oranı

%95

Çalışma Sıcaklığı

-40 ºC, +70 ºC (3K7)



Devreye Bağlama Şekli

Akım Girişi: Transformatörlü

Gerilim Girişi : Direkt veya Transformatörlü

Mekanik Çevre Sınıfı

M1 (2004/22/AT Yönetmeliğine göre)

Elektromanyetik Çevre Sınıfı

E2 (2004/22/AT Yönetmeliğine göre)

Kullanım Ortamı

Yoğuşmasız Nem Ortamında

Gerilim Devresi Güç Tüketimi

≤ 2W, ≤10VA

Akım Devresi Güç Tüketimi

≤ 1VA



ESD Voltaj Dayanımı

Temaslı: 8 kV

Havadan: 15 kV

Darbe Gerilimi

6 kV

Sayaç Sabiti

10000 imp/kWh, 10000 imp/kVarh

LCD Ekran

6+3 Dijit

Haberleşme Hızı

300-9600 Baud (IEC 62056-21)

Arayüz Birimi

Optik Port (IEC 62056-21), RS485

Sistem Pili Ömrü

≥ 10 yıl

Gerçek Zaman Saati Pil Ömrü

≥ 10 yıl

Sayacın Raf Ömrü

≥ 4 yıl

Zaman Saati Hassasiyeti

0,5 sn/gün (oda sıcaklığında) (IEC-EN 61038)

Veri Depolama Kapasitesi

1 Yıl

İlgili Standartlar

TS EN 62052-11, TS EN 62053-22, TS EN 62053-23
